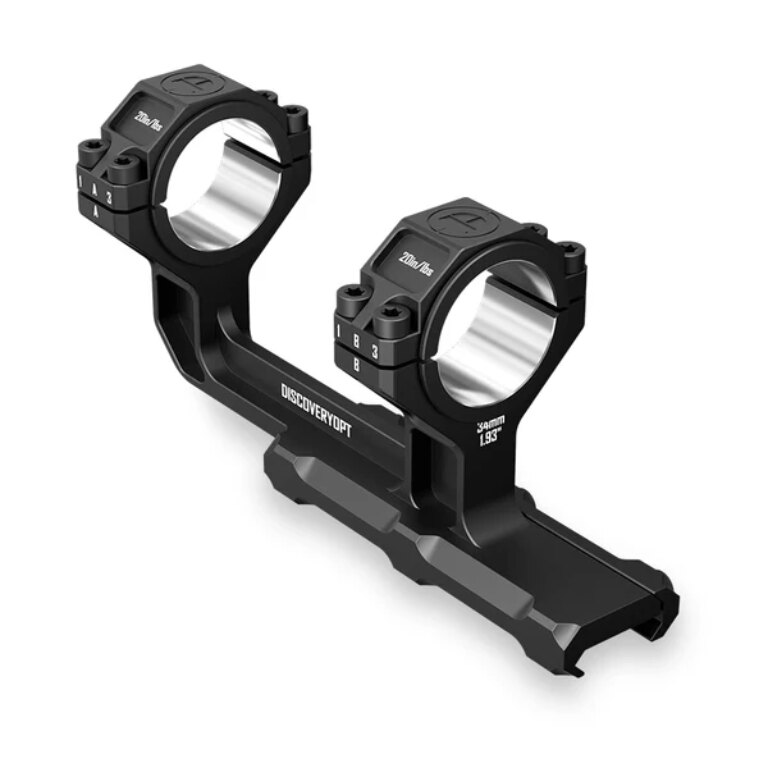

Discoveryopt® Multi 1,93" / 30/34 mm tubus / 0 MOA előrenyúló rögzítés

A Discoveryopt Multi 1,93" előretolt szerelék lehetővé teszi a 30 mm és 34 mm átmérőjű csőtávcsövek rögzítését a MIL-STD-1913 Picatinny sínre. Az egy darabból álló konstrukció előretolt gyűrűkkel 49,02 mm-es optikai tengelymagasságot és 0 MOA elhajlást kínál. A szerelék 6061-T6 alumíniumötvözetből CNC megmunkálással készül, és Type III keményeloxálással van ellátva.

30 mm-es és 34 mm-es tubusokhoz

A szerelék kompatibilis az 30 mm-es és 34 mm-es átmérőjű csőtávcsövekkel. A gyűrűk különböző részei jelöléssel vannak ellátva a helyes összeszerelés érdekében, és a felső és alsó részek megfelelő jelöléseit az összeszerelés során meg kell őrizni.

1,93" magasságú optikai tengely

Az optikai tengely magassága a szerelő sín felső síkja felett 1,93", tehát 49,02 mm. A magasabb optikai elhelyezkedés azoknál a konfigurációknál előnyös, ahol szükséges a célzótengely távolabb helyezése a fegyvertől.

Előretolt egy darabból álló konstrukció

A gyűrűk alsó részei egy közös, egy darabból álló alap részét képezik, amely a MIL-STD-1913 Picatinny sínhez készült. Az előretolt kialakítás előrehozza a csőtávcsövet az alap rögzítési pontjától, és megkönnyíti a szem és a szemlencse közötti távolság beállítását. A szerelék 0 MOA elhajlással rendelkezik.

6061-T6 alumínium és Type III keményeloxálás

A szerelék 6061-T6 alumíniumötvözetből CNC megmunkálással készül, és Type III keményeloxálással van kezelve, hogy növelje a felület kopás- és korrózióállóságát. A gyártó szerint az egytengelyűség ≤ 0,01 mm/m, és a rázkódási terhelés ellenállása legalább 1 000 G.

Pontosan meghatározott meghúzási nyomatékok

Minden gyűrű négy TORX csavarral van rögzítve, összesen tehát nyolc csavarral. Az alap három csavarral rögzül a sínre. A szerelés során a gyűrűk meghúzási nyomatéka 20 in-lb, tehát körülbelül 2,3 Nm, míg az alap rögzítéséhez 30 in-lb, azaz körülbelül 3,4 Nm van jelölve.

Előnyök, amikről tudnia kell:

• 30 mm-es és 34 mm-es tubusokkal való kompatibilitás
• rögzítés a MIL-STD-1913 Picatinny sínre
• előretolt egy darabból álló konstrukció
• 1,93" / 49,02 mm-es optikai tengelymagasság
• 0 MOA elhajlás
• 6061-T6 alumíniumötvözet
• CNC megmunkálás
• Type III keményeloxálás
• 4 TORX csavar minden gyűrűhöz
• gyűrűk meghúzási nyomatéka 20 in-lb / kb. 2,3 Nm
• az alap meghúzási nyomatéka 30 in-lb / kb. 3,4 Nm
• egytengelyűség ≤ 0,01 mm/m
• legalább 1 000 G rázkódási terhelés ellenállás
